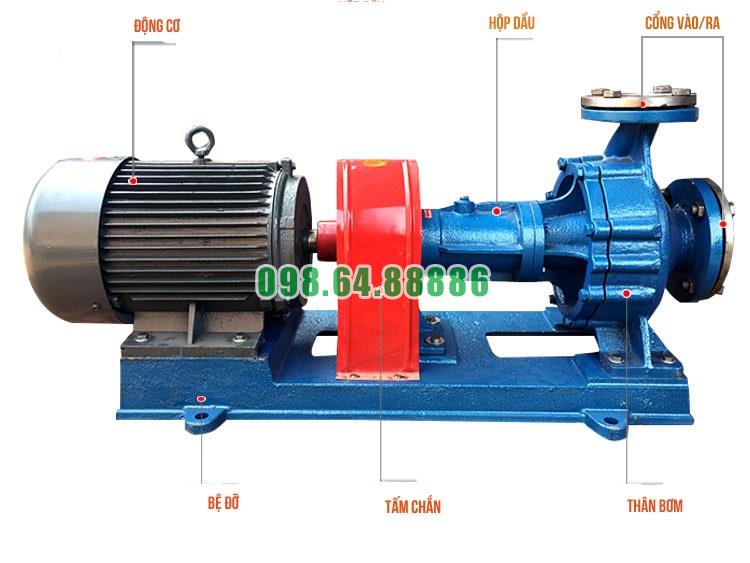

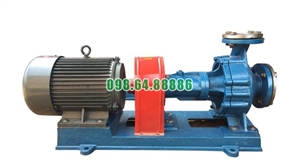

Bơm dầu truyền nhiệt RY80-50-200 được thiết kế theo kết cấu bơm ly tâm chuyên dùng cho dầu nóng, với các bộ phận cơ khí chính được bố trí chắc chắn nhằm duy trì độ ổn định khi vận hành liên tục. Kết cấu tổng thể gồm thân bơm, bánh công tác, trục bơm, cụm ổ trục, bộ làm kín, giá đỡ, khớp nối và bệ máy.
Thân bơm là bộ phận chịu áp và dẫn hướng dòng dầu. Cửa hút được bố trí theo hướng trục, trong khi cửa xả đặt theo hướng tâm theo phương thẳng đứng.
Cách bố trí này phù hợp với nguyên lý làm việc ly tâm, giúp dầu đi trực tiếp vào tâm bánh công tác rồi được đẩy ra cửa xả sau khi tăng năng lượng.
Cụm rôto của Bơm dầu truyền nhiệt RY80-50-200 gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Trục bơm truyền mô-men từ động cơ đến bánh công tác, trong khi đai ốc hãm giúp cố định bánh công tác trên trục. Kết cấu này giúp cụm quay duy trì vị trí ổn định trong quá trình làm việc ở tốc độ 2.900 vòng/phút.
Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Đây là bộ phận quan trọng giúp trục bơm duy trì độ đồng tâm, giảm dao động và hạn chế ma sát trong quá trình quay.
Khi ổ bi được bôi trơn và bảo dưỡng đúng yêu cầu, cụm trục có thể làm việc ổn định hơn trong điều kiện vận hành liên tục với dầu nóng.
Dòng RY sử dụng kết cấu đỡ một phía với giá đỡ và gối đỡ trung tâm. Cụm này liên kết phần thân bơm với thân ổ trục, tạo độ cứng cần thiết cho toàn bộ hệ thống cơ khí.
Thiết kế giúp giữ ổn định vị trí tương đối giữa thân bơm, trục, bánh công tác và cụm truyền động.
Bơm dầu truyền nhiệt RY80-50-200 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt.
Bộ làm kín có nhiệm vụ hạn chế dầu nóng rò rỉ tại vị trí trục đi qua nắp bơm, đồng thời hỗ trợ bảo vệ khu vực ổ trục. Đây là chi tiết quan trọng đối với độ bền của bơm khi làm việc trong hệ thống dầu truyền nhiệt.
Bơm được nối với động cơ bằng khớp nối mềm kiểu ba chấu. Khớp nối truyền mô-men từ động cơ đến trục bơm và đồng thời hỗ trợ hấp thụ một phần rung động hoặc sai lệch nhỏ trong hệ truyền động.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, giúp thuận lợi cho quá trình căn chỉnh và giữ ổn định kết cấu khi vận hành.
Một đặc điểm đáng chú ý trong kết cấu cơ khí của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên, không phụ thuộc vào hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp kết cấu tổng thể gọn hơn, giảm số lượng thiết bị phụ trợ và hỗ trợ hạn chế ảnh hưởng của nhiệt từ thân bơm đến cụm ổ trục.
Tổng quan kết cấu cơ khí bền vững của Bơm dầu truyền nhiệt RY80-50-200 thể hiện ở sự kết hợp giữa thân bơm chịu áp, cụm rôto chắc chắn, hai bộ ổ bi đỡ trục, bộ làm kín chịu nhiệt, giá đỡ, khớp nối mềm và bệ máy đồng bộ.
Các bộ phận được bố trí theo hướng ưu tiên độ ổn định cơ học, khả năng làm việc với dầu nóng và thuận tiện cho căn chỉnh, bảo dưỡng. Đây là nền tảng giúp RY80-50-200 duy trì hoạt động ổn định trong các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp
Nguyên lý hoạt động ly tâm lực cản thấp của Bơm dầu truyền nhiệt RY80-50-200 dựa trên quá trình bánh công tác quay với tốc độ cao để truyền năng lượng cho dầu tải nhiệt. Dòng dầu đi vào theo phương trục, được tăng tốc trong bánh công tác rồi chuyển hướng ra cửa xả theo phương hướng tâm, tạo nên quá trình tuần hoàn liên tục và ổn định.
Khi bơm hoạt động, dầu tải nhiệt từ đường hút đi vào cửa hút danh nghĩa 80 mm và tiếp tục di chuyển đến vùng tâm của bánh công tác.
Cách bố trí cửa hút theo phương trục giúp dòng dầu đi trực tiếp vào vùng hút của bánh công tác, hạn chế thay đổi hướng đột ngột trước khi nhận năng lượng từ rôto.
Bánh công tác được dẫn động bởi động cơ 15 kW thông qua trục bơm và khớp nối. Khi quay ở khoảng 2.900 vòng/phút, bánh công tác tác động liên tục lên dầu tải nhiệt.
Dầu từ vùng tâm được đẩy dần về phía mép ngoài bánh công tác. Trong quá trình này, vận tốc và năng lượng của dòng dầu tăng lên, tạo điều kiện để bơm phát sinh lưu lượng và cột áp.
Sau khi rời bánh công tác, dầu đi vào khoang thân bơm và được hướng đến cửa xả danh nghĩa 50 mm.
Sự chuyển tiếp liên tục từ cửa hút, tâm bánh công tác, mép ngoài bánh công tác đến cửa xả giúp dòng dầu duy trì chuyển động tương đối ổn định. Khi đường ống được thiết kế đúng và không có vật cản, tổn thất dòng chảy trong quá trình qua bơm được hạn chế.

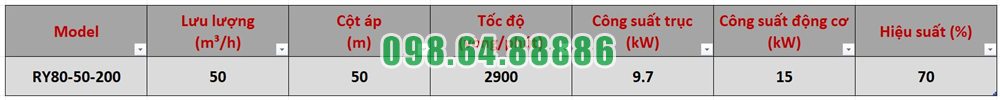

Tại điểm làm việc đang xét, RY80-50-200 đạt:
Để duy trì lưu lượng này, đường hút cần thông thoáng, van hút mở hoàn toàn và bánh công tác không bị tắc. Khi lực cản trên đường hút tăng quá lớn, điều kiện cấp dầu vào bánh công tác sẽ xấu đi và lưu lượng thực tế có thể giảm.
Trong quá trình vận hành, lưu lượng của RY80-50-200 nên được điều chỉnh bằng van xả thay vì van hút.
Khi thay đổi độ mở van xả, trở lực hệ thống thay đổi và điểm vận hành của bơm dịch chuyển trên đường đặc tính. Điều này cho phép kiểm soát lưu lượng trong khi vẫn giữ đường hút ở trạng thái thuận lợi cho dầu đi vào bánh công tác.
Để phát huy nguyên lý hoạt động ly tâm lực cản thấp của Bơm dầu truyền nhiệt RY80-50-200, cần hạn chế những yếu tố cản trở dòng dầu như:
Khi các yếu tố này được kiểm soát, dầu có thể đi vào và ra khỏi bơm ổn định hơn.
Nguyên lý hoạt động ly tâm lực cản thấp của Bơm dầu truyền nhiệt RY80-50-200 là quá trình dầu đi vào tâm bánh công tác, nhận năng lượng từ bánh công tác quay ở 2.900 vòng/phút, sau đó được đẩy ra ngoài nhờ lực ly tâm và dẫn đến cửa xả.
Với điểm làm việc 50 m³/h, cột áp 50 m và động cơ 15 kW, hiệu quả vận hành của RY80-50-200 phụ thuộc nhiều vào việc duy trì đường hút thông thoáng, hạn chế vật cản và điều chỉnh lưu lượng đúng tại phía cửa

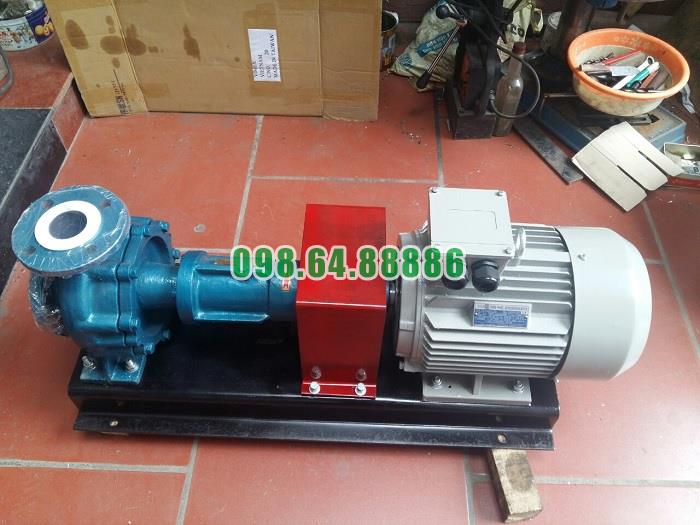

Bơm dầu gia nhiệt RY80-50-200 Lưu lượng 50 m3/h, cột áp 50 m, công suất 15 kW
